K6AエンジンOH(腰上組立#2 腰上と腰下の合体)
今日は腰下(シリンダブロック)との合体です。
合わせ面をしっかり脱脂します。
シリンダヘッド側もしっかり脱脂します。

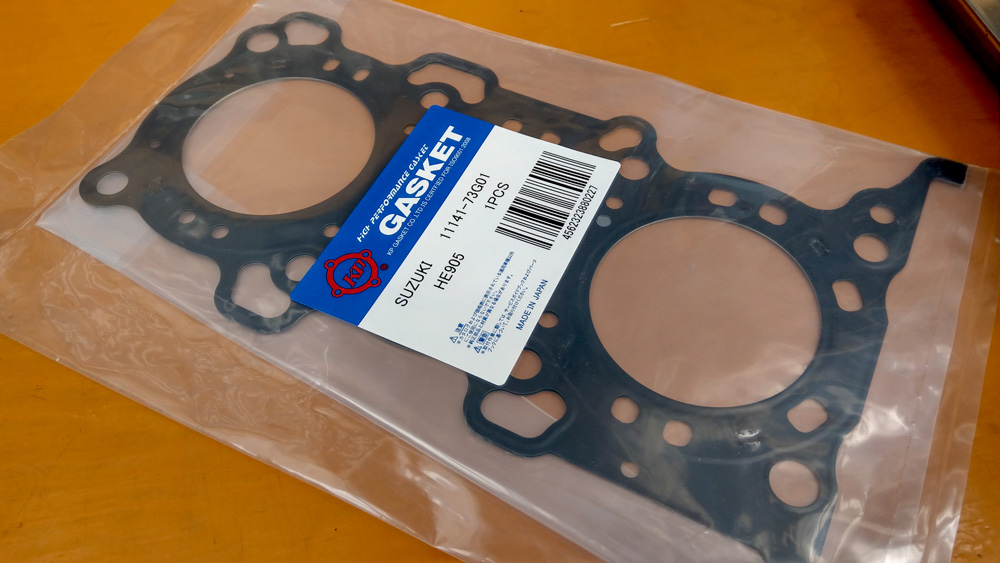

シリンダヘッドガスケットは再使用不可です。
純正品番:11141-73G01
KP社製で購入価格は2760円でした。
スズキ純正部品は6500円ほどします。
ガスケットを置きます。
矢印:
位置決めのノックピンを差し込みます。
合体の瞬間です。
このままそっと押し込みます。

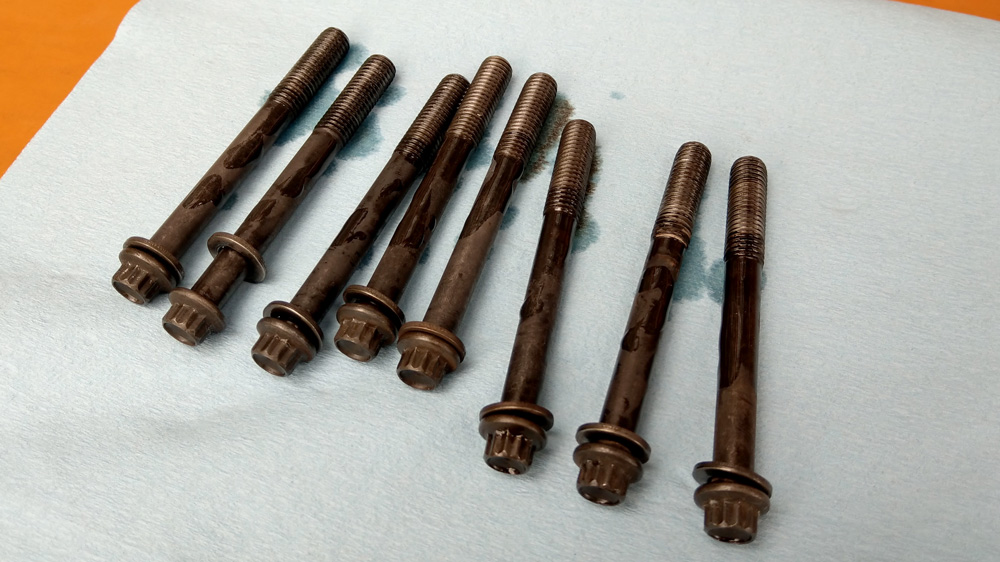

ボルトにエンジンオイルを塗布します。
10mmの12角ソケットを使用します。
T型レンチで軽く締め付けます。
ボルトを整備書に従って締め付けます。
締め付ける順番は下表の通りです。
締付トルク:
- 1回目:30N・mで締め付ける
- 2回目:49N・mで締め付ける
- 3回目:締め付けの逆順にトルクが0(ゼロ)になるまで緩める
- 4回目:49N・mで締め付ける
- 5回目:59N・mで締め付ける
合体完了です。
それでは今日はこのへんで (^O^)
